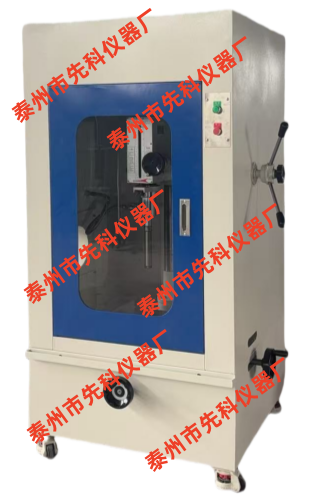

一、概述
本取芯机主要针对各类岩石、工艺石头等，对其某个部位进行取芯，也可广泛应用于石油、地质、煤炭、冶金、建筑、交通等部门实验室，采集实验芯样，是实验室取样必备设备。该设备造型美观、经久耐用、强度高、低噪音、操作方便等优点。
二、主要技术参数
最大取芯深度：≤300mm.
取芯直径：Φ25-Φ200mm
切割金刚石刀片：Ø300
磨平金刚石磨轮：Ø200
纵向行程：800mm
横向行程：300mm
卡盘直径：Φ600mm
主电机功率：3KW
升降电机：DC36v/250w
工作时间：连续
三、结构原理
本机主要由机座、立柱、升降臂、电动机、控制部分、升降减速机构、工作台纵横向(十字滑台)，卡盘，冷却等组成。机座、立柱、升降臂、电动机的自身强度高，在钻取大直径岩芯时也非常平稳。本机主轴动转是由主电机通过三角带而进行动力传动。
1、 升降臂
升降电机安装在立柱顶端，减速器上动力通过蜗轮蜗杆减速传递给丝杠，使丝杆进行正反运动而带动摇臂升降。本机由电机通过三角皮带传
动，根据取芯钻头和试件软硬选择合适升降速度进行自动钻削。

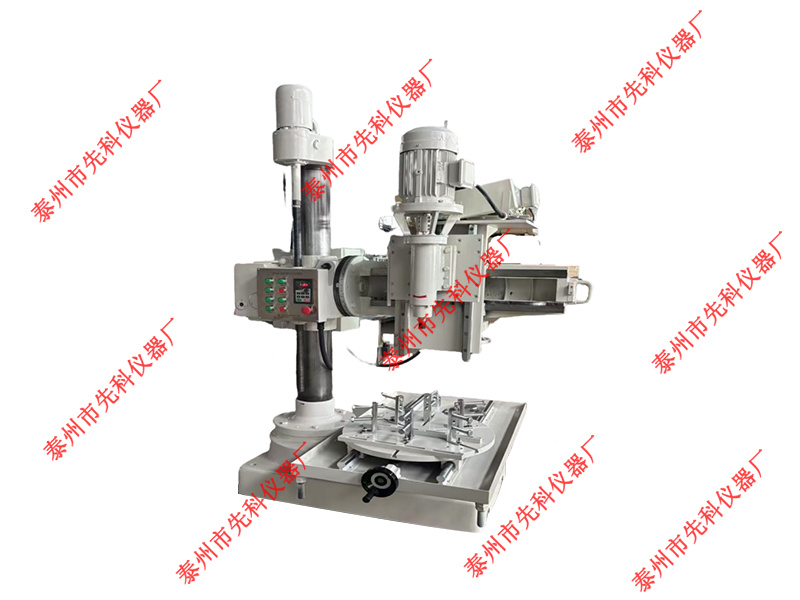

升降臂图如下图所示：

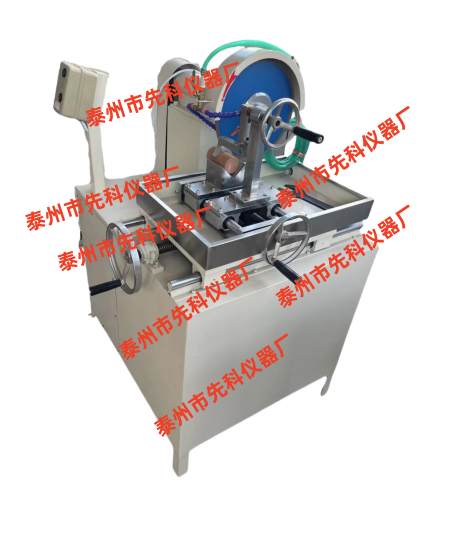

2、 工作台纵、横向(十字滑台)移动
工作台纵向装置，在底座上设计丝杆、丝母机构，工作台用滑板与丝母座把和安装。通过拧机械手轮，驱动丝杆，使工作台滑板纵向移动，纵向行程达800mm。
工作台横向装置，在滑板上设计丝杆、丝母机构，工作台与丝母座把和安装。通过拧机械手轮，驱动丝杆，使工作台横向移动，横向行程达300mm。
工作台纵横向装置，进行纵横向移动，可以按满足照工件、样件取芯位置要求。
3、 夹具卡盘
标准接头的Φ600mm卡盘，安装在横向装置滑板上，通过卡爪固定不同大小的取芯工件或样件。
4、冷却系统
本机冷却水是自来水。本机电源采用三相380V.地线请接于固定设备的地桩螺丝设备底座周围设计回水槽，冷却水最终通过回水槽经过过滤装置回到冷却水箱。
